Строительство теплицы из поликарбоната: выбор конструкции и материалов

Популярность теплиц из поликарбоната и профильной трубы обусловлена удачным сочетанием прочности и светопропускной способности этих материалов. При планировании строительства, даже небольшого сооружения, важно начать с создания проекта. Для этого можно использовать готовые чертежи из интернета или разработать собственные эскизы, что потребует определенного терпения. Качественные чертежи помогут правильно рассчитать количество материалов и избежать лишних затрат при строительстве.

Выбор конструкции теплицы

Перед разработкой проекта каркаса необходимо определиться с типом будущей теплицы. По способу размещения различают наземные и углубленные конструкции, с фундаментом и без него.

Рассмотрим основные формы каркасов:

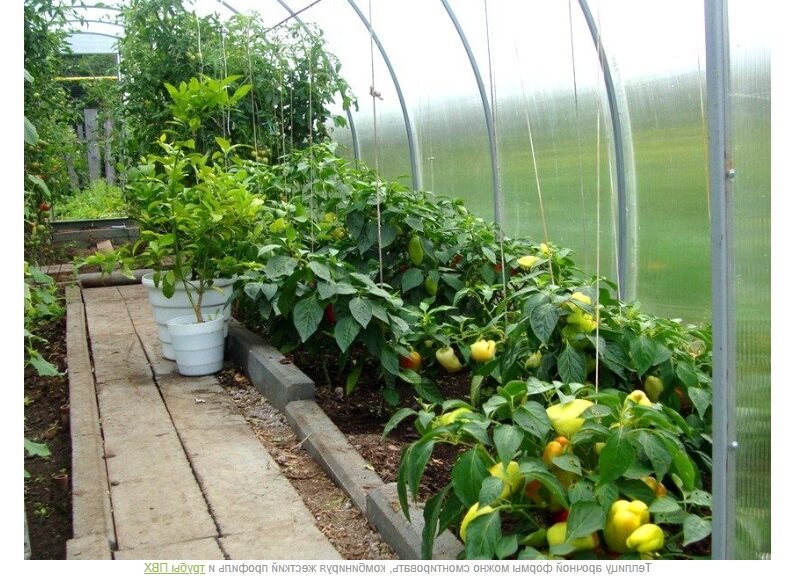

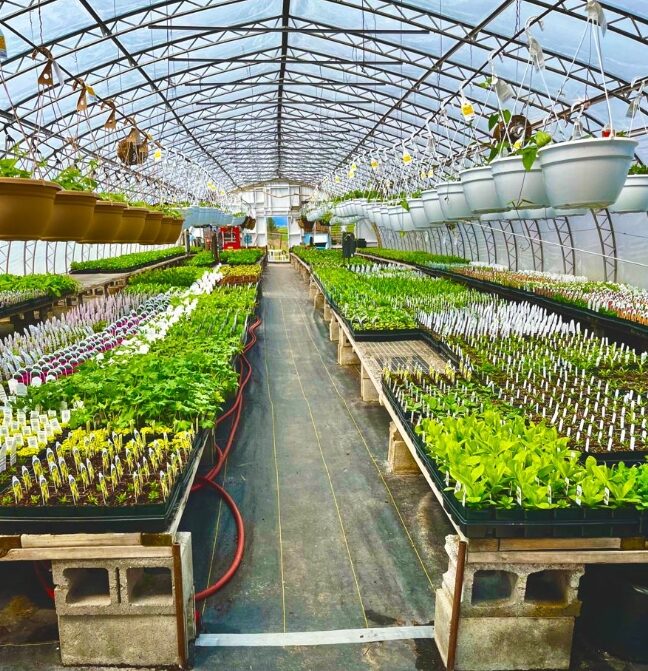

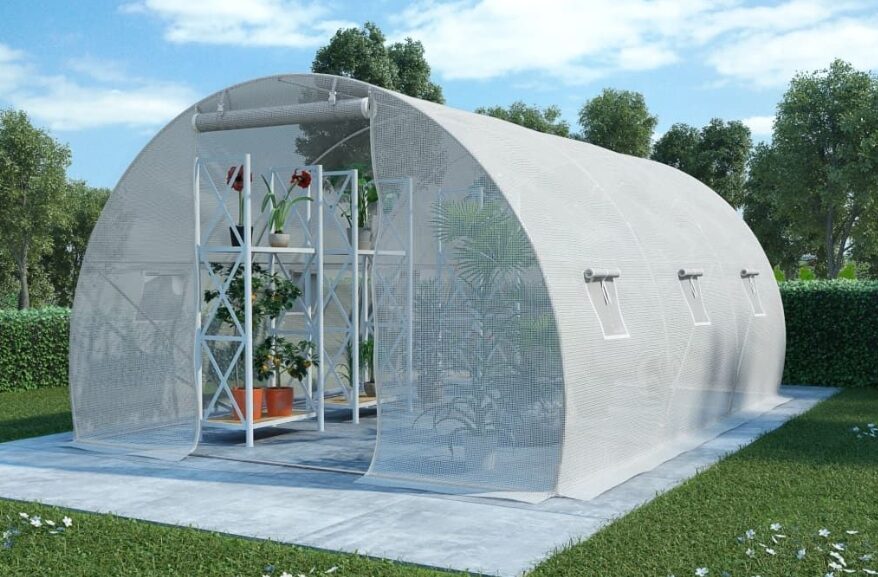

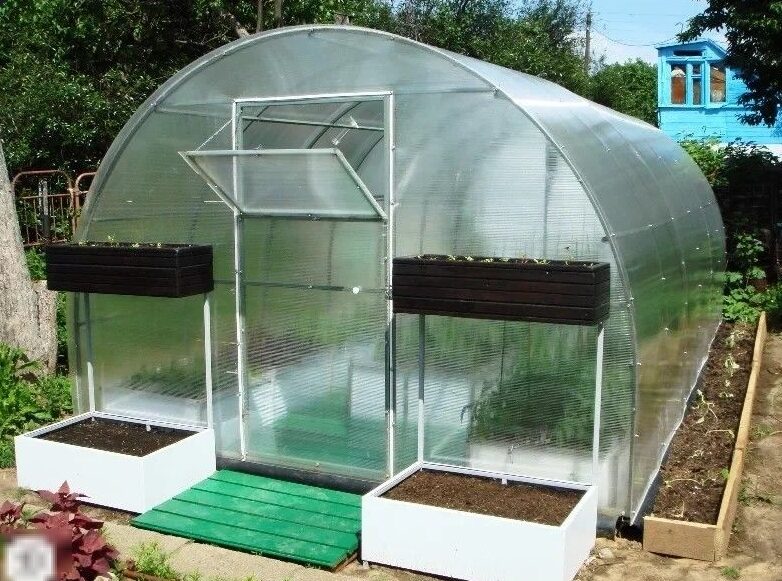

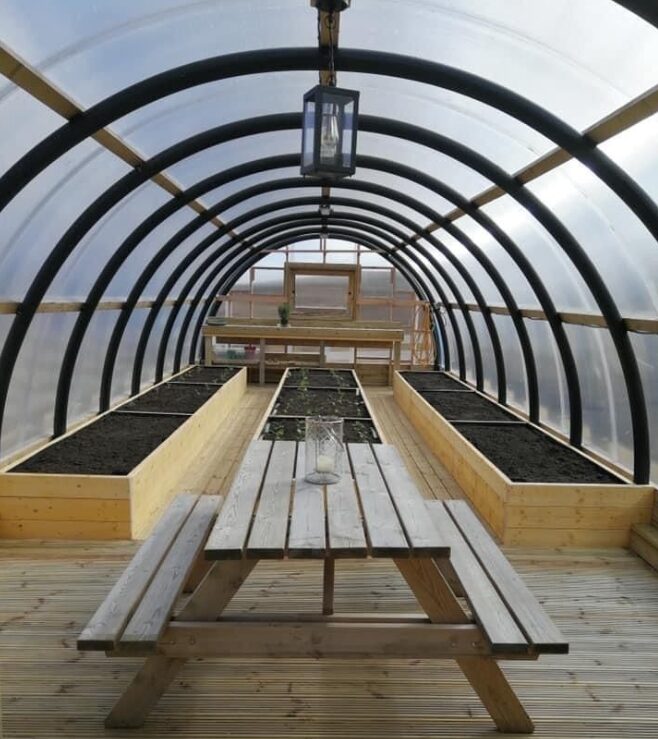

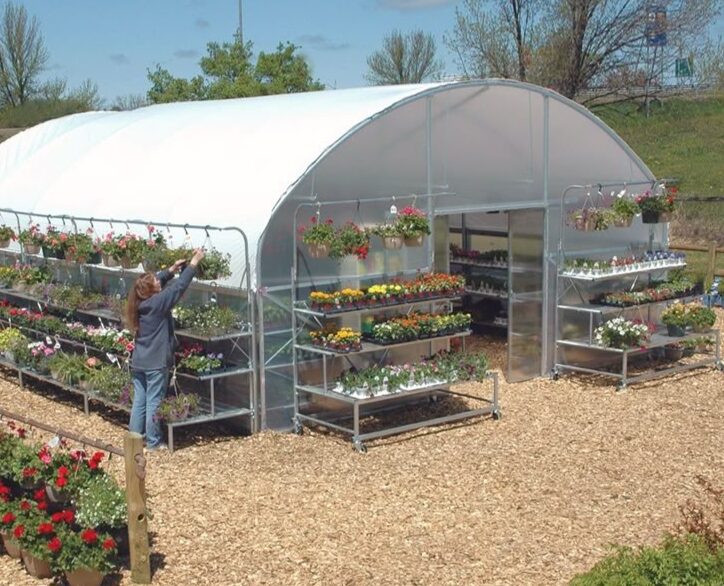

• Арочная конструкция — полукруглая форма крыши обеспечивает естественный сход снега зимой. Конструкция отличается простотой монтажа и позволяет эффективно использовать внутреннее пространство для выращивания высокорослых растений.

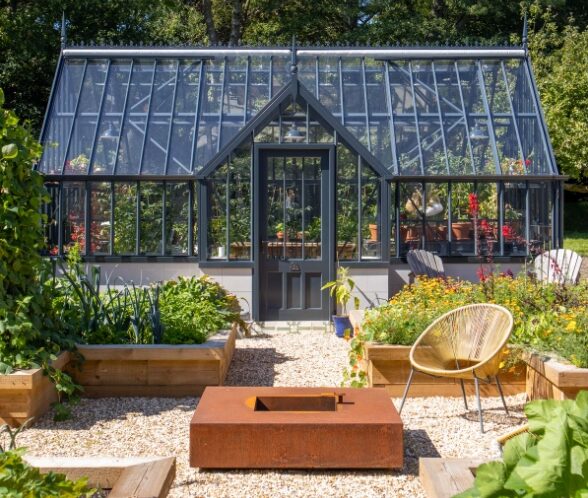

• Двускатная модель — классический вариант с двухскатной крышей. Требует более сложного монтажа и усиленного каркаса. Подходит для выращивания культур разной высоты.
• Односкатная теплица — часто пристраивается к существующему зданию, что позволяет сэкономить место на участке. Преимущества включают экономию материалов, хорошую теплоизоляцию и удобство подключения коммуникаций. Может также устанавливаться как отдельное строение.

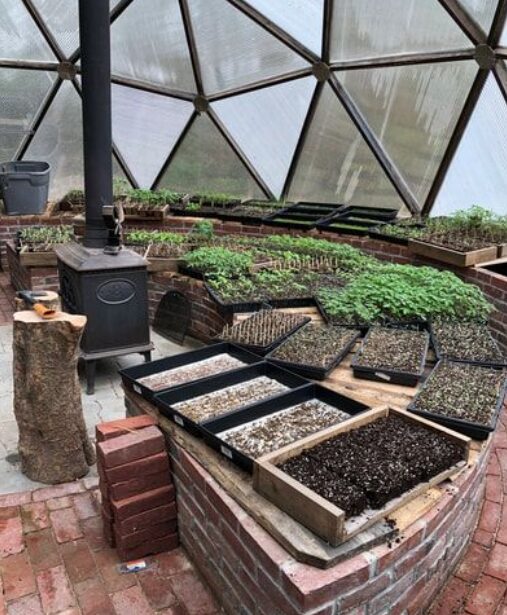

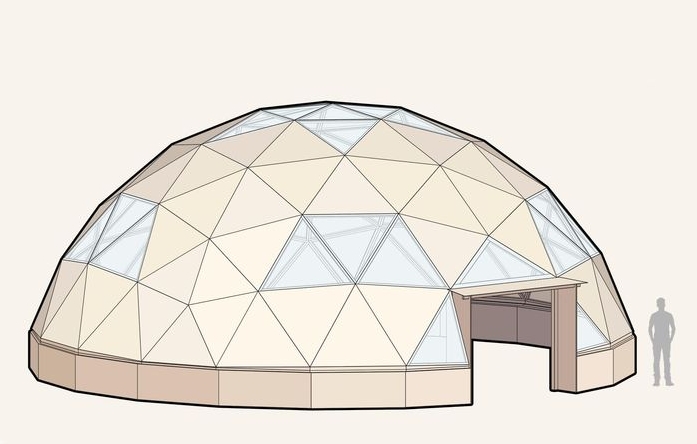

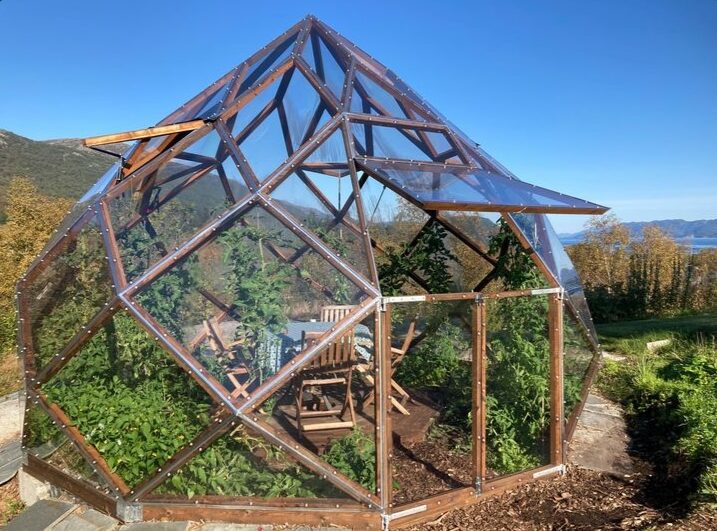

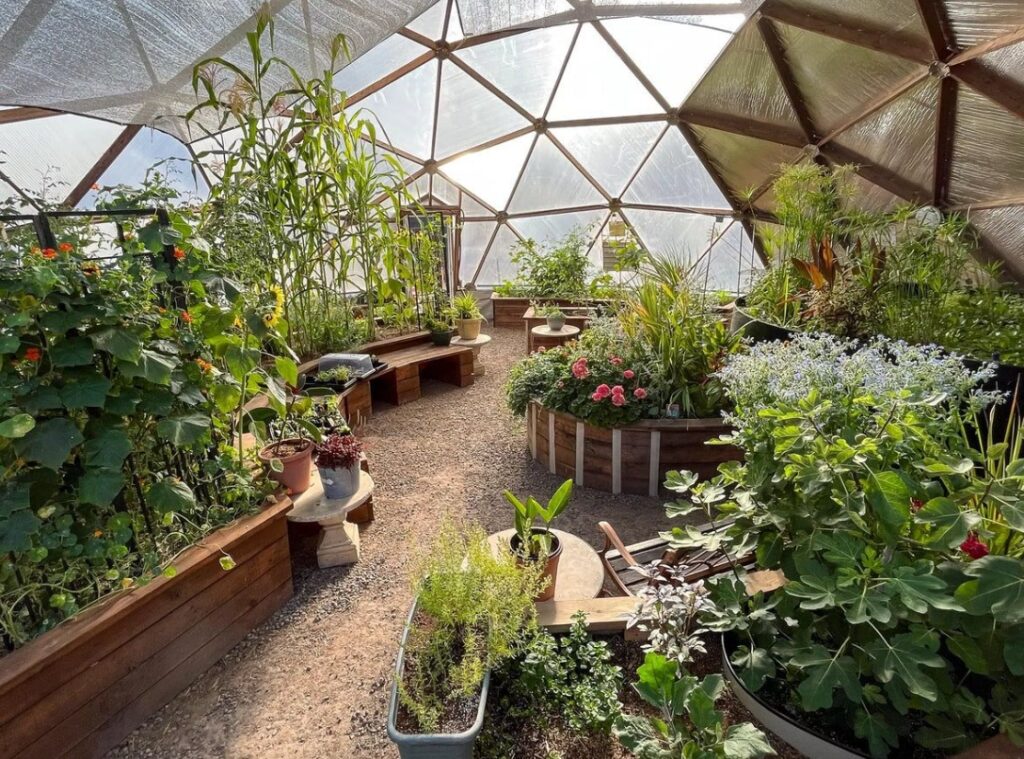

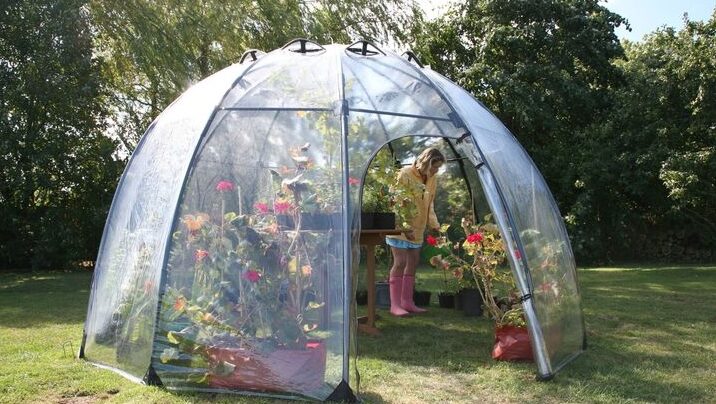

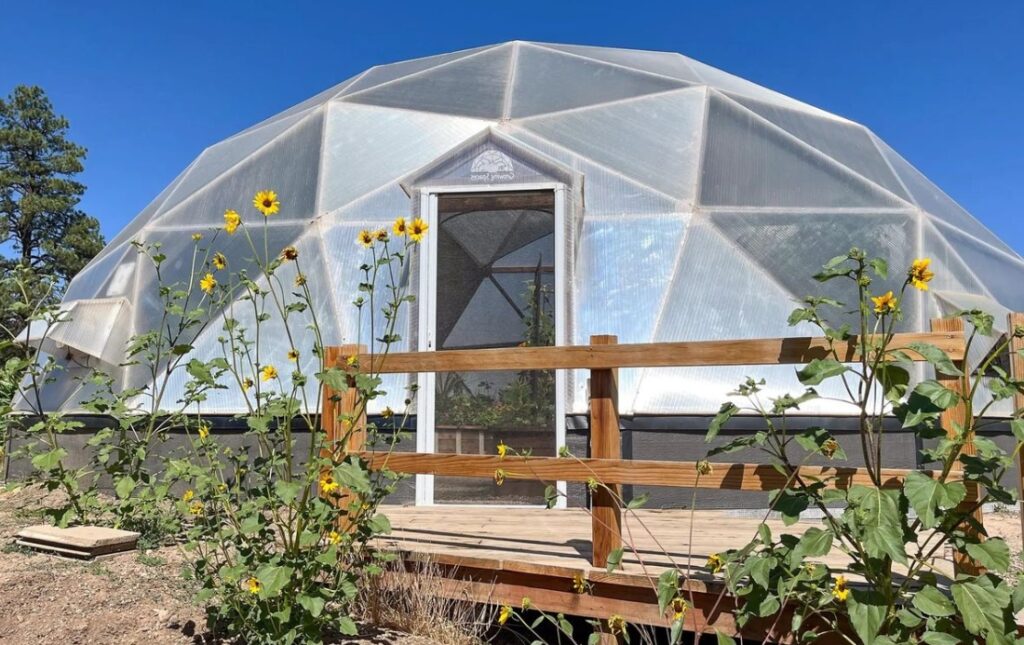

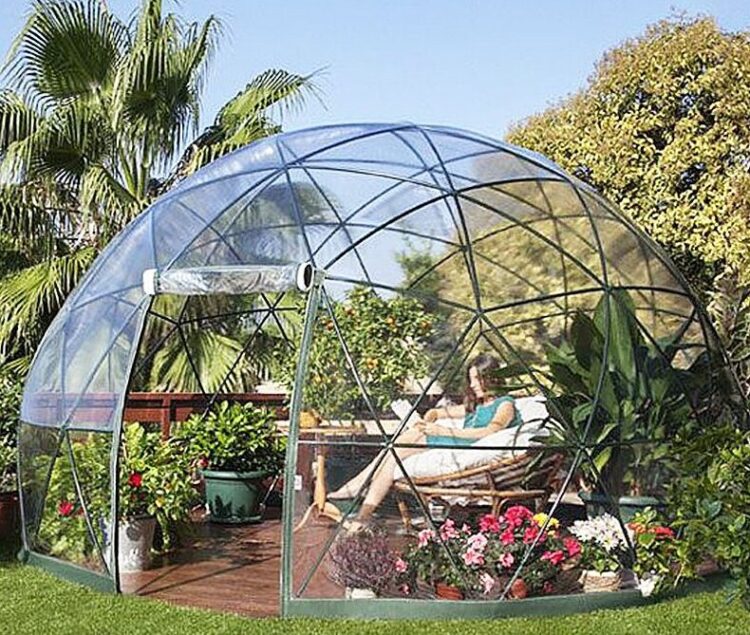

• Шатровые конструкции — купольные теплицы отличаются высокой устойчивостью к ветру и снегу. Обеспечивают максимальную освещенность и могут стать оригинальным украшением участка.
• Теплица-хлебница — конструкция с открывающимся верхом в форме хлебницы. Доступна в одно- или двустороннем исполнении. Удобна для ухода за растениями, имеет возможность полного открывания для проветривания. Компактные размеры позволяют использовать ее как парник, а также легко перемещать по участку при необходимости.

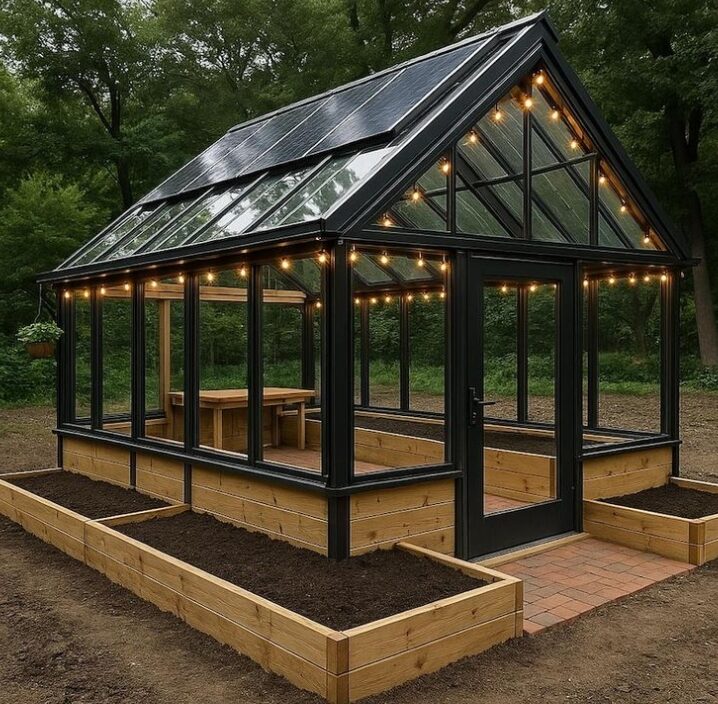

Материалы для каркаса

При сборке каркаса теплицы используются различные материалы:

• Деревянные элементы;
• Пластиковый профиль;
• Металлический профиль;
• Специализированный профиль для гипсокартона;
• Алюминиевый профиль;
• Шляпной профиль.

Выбор материала зависит от назначения теплицы. Для сезонного использования подойдут более легкие варианты — пластиковый или оцинкованный профиль. При круглогодичной эксплуатации рекомендуется использовать более прочные металлические конструкции.

При разработке чертежей необходимо учитывать особенности выбранной конструкции и правильно подбирать материалы с учетом их характеристик и условий эксплуатации.

Проектирование и строительство теплиц из профильной трубы и поликарбоната

Выбор материалов для круглогодичных теплиц

При проектировании теплиц, предназначенных для круглогодичного использования, особое внимание уделяется выбору материалов с повышенной прочностью. Несущие конструкции должны выдерживать значительные нагрузки: снеговые покровы, сильные порывы ветра и другие климатические воздействия.

Преимущества профильной трубы для тепличного каркаса

Профильная труба является оптимальным материалом для создания каркасов теплиц благодаря следующим характеристикам:

• Высокая устойчивость к нагрузкам благодаря ребрам жесткости
• Экономичность — доступная стоимость материала
• Легкий вес конструкции при сохранении прочности
• Универсальность — возможность создания различных форм каркаса
• Простой монтаж — легкость установки и сборки
• Климатическая устойчивость — сохранение свойств в различных погодных условиях

Технические параметры профильной трубы

Выбор сечения трубы зависит от функциональных требований конструкции. В типовых проектах теплиц размером 2×6 метров используются:

• Рама обрешетки — профиль 20×40 мм
• Связные элементы — профиль 20×20 мм

Важное преимущество прямоугольной формы сечения — удобство монтажа на плоских поверхностях и надежная фиксация покрытия без риска соскальзывания крепежных элементов.

Особенности монтажа арочных конструкций

При создании арочных конструкций необходимо учитывать распределение нагрузки:

• Основная нагрузка приходится на края трубы
• Середина профиля остается устойчивой к деформации
• Для качественного изгиба требуется специальное оборудование — трубогиб

При отсутствии трубогиба рекомендуется использовать прямоугольные конструкции с двускатной или односкатной крышей, монтируемые из профиля 20×20 мм.

Проектирование каркасов теплиц

При разработке чертежей каркасов следует учитывать:

• Стандартную длину профилей
• Оптимизацию размеров для минимизации отходов
• Необходимое количество материалов
• Конструктивные особенности выбранной модели

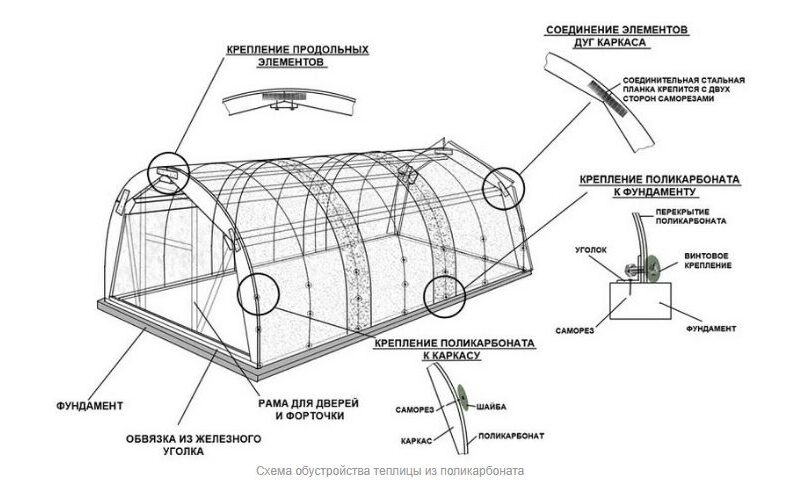

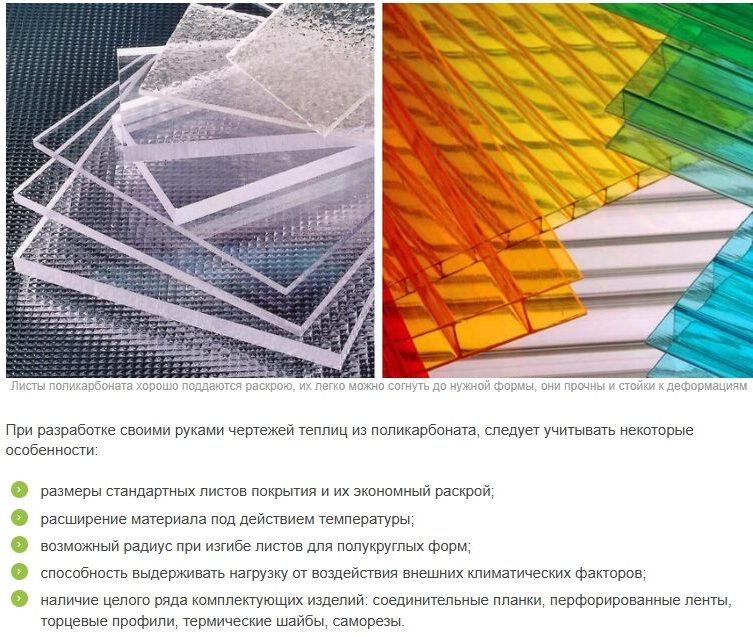

Поликарбонатное покрытие теплиц

Поликарбонат стал популярным материалом для покрытия теплиц благодаря:

• Легкости обработки и монтажа
• Высокой прочности и устойчивости к деформации
• Эффективной светопропускной способности
• Защите от ультрафиолетового излучения

Технические характеристики поликарбоната

Толщина листов зависит от сезона эксплуатации:

• Сезонное использование — 5-10 мм
• Круглогодичное использование — 15 мм

Стоимость квадратного метра поликарбоната варьируется от 150 до 700 рублей в зависимости от толщины и структуры материала.

Особенности проектирования поликарбонатного покрытия

При разработке проектов необходимо учитывать:

• Стандартные размеры листов (ширина — 2,1 м)
• Температурное расширение материала
• Радиус изгиба для арочных конструкций
• Нагрузочную способность

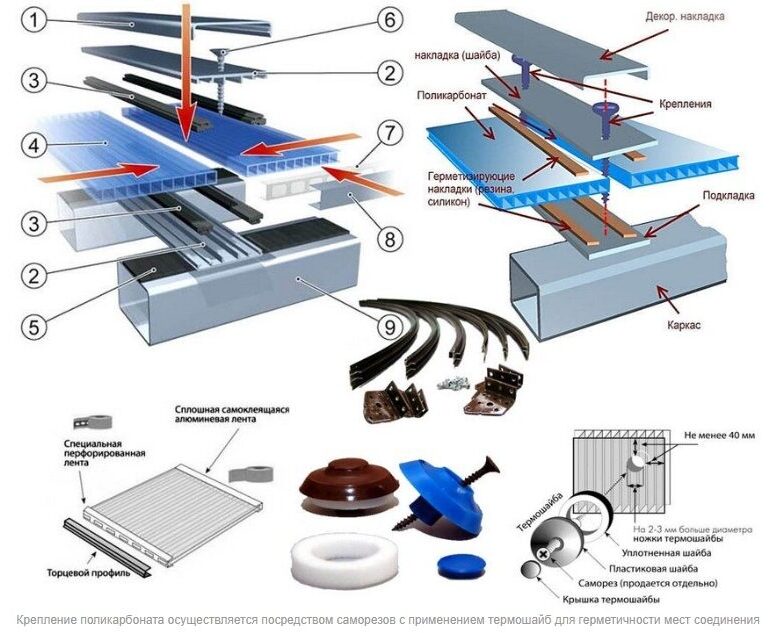

• Необходимые комплектующие:
  • Соединительные планки
  • Перфорированные ленты
  • Торцевые профили
  • Термические шайбы
  • Специальные саморезы

Монтаж поликарбонатного покрытия

При установке следует соблюдать:

• Размещение краев листов на опорных профилях
• Оптимальное расстояние между стойками (0,7-1,05 м)
• Монтаж листов встык с использованием соединительных планок
• Герметизацию соединений термошайбами

Проектирование и монтаж фундамента для теплицы из профильной трубы и поликарбоната

Ключевые моменты проектирования каркаса

Прочность конструкции зависит от правильного расчета расстояний между элементами каркаса. При разработке чертежей необходимо учитывать:

• Оптимальное расположение вертикальных стоек
• Корректное размещение горизонтальных перемычек
• Наличие технологических зазоров между стыкуемыми элементами
• Увеличенный диаметр отверстий под крепежные элементы

Особенности монтажа поликарбонатного покрытия

Термическая устойчивость материала требует особого внимания при проектировании:

• Учет теплового расширения при сверлении отверстий
• Правильное расположение сотовых каналов (вертикально)
• Организация стока конденсата
• Обеспечение герметичности соединений

Выбор места и ориентация теплицы

Оптимальное расположение сооружения играет важную роль:

• Обеспечение максимального освещения
• Удаленность от крупных деревьев
• Учет преобладающих направлений ветра
• Ориентация с востока на запад для вытянутых конструкций

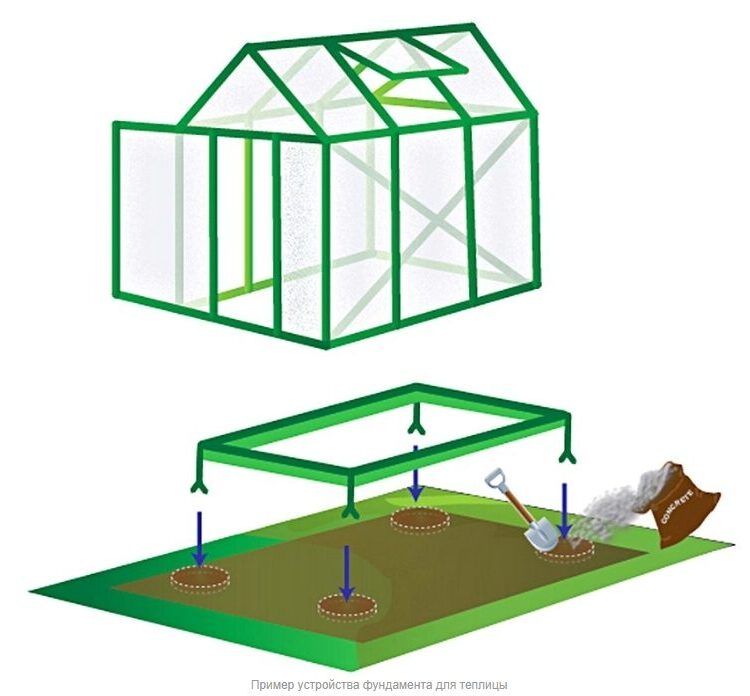

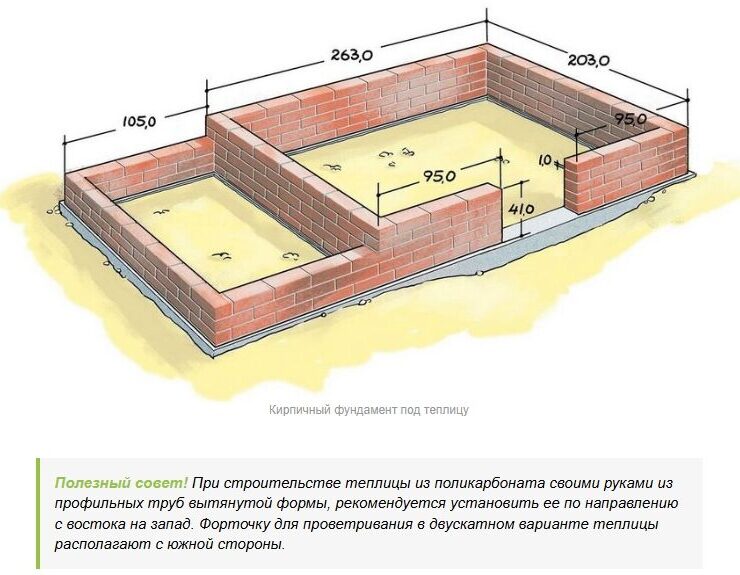

Типы фундаментов для теплиц

Основные варианты оснований:

• Деревянные рамы из обработанных брусьев
• Коробчатые конструкции

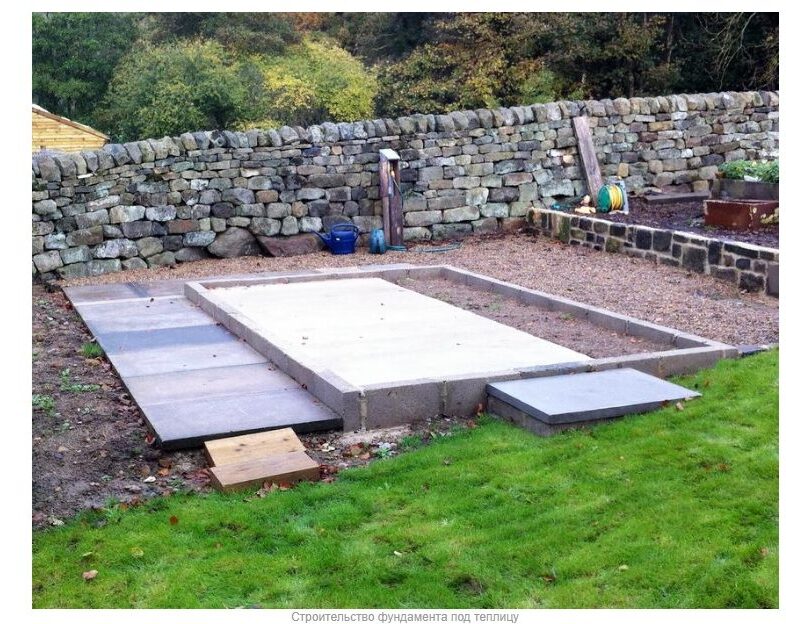

• Ленточные фундаменты мелкого заглубления
• Столбчатые основания
• Точечные опоры

Технические параметры фундамента

Конструктивные особенности ленточного основания:

• Глубина траншеи: 30-40 см
• Высота цоколя: 20-25 см
• Необходимые крепёжные элементы
• Расчёт объёма строительных материалов

Особенности различных типов оснований

Выбор фундамента зависит от:

• Веса конструкции
• Размеров теплицы
• Материала покрытия
• Планируемого режима эксплуатации

Защита материалов фундамента

Долговечность конструкции обеспечивается правильной обработкой:

• Антисептическая обработка деревянных элементов
• Гидроизоляция основания
• Антикоррозийная защита металлических элементов
• Использование качественных крепежей

Рекомендации по проектированию

Важные аспекты при разработке проекта:

• Расчет необходимого количества материалов
• Учет климатических особенностей региона
• Планирование системы вентиляции
• Организация доступа к растениям
• Обеспечение удобства обслуживания конструкции

Проектирование и строительство теплиц различных типов

Конструкции легкой каркасной теплицы без фундамента

При возведении теплиц из лёгких профилей фундамент не предусматривается, однако это должно быть обосновано в проектной документации с учетом всех факторов эксплуатации. В проектной документации учитывается увеличение длины каркаса на 80 сантиметров с каждой стороны. Эти дополнительные элементы профиля заглубляются в грунт, обеспечивая надёжную опору всей конструкции. Все расчёты в проекте помогают точно определить необходимое количество материалов и спланировать затраты на строительство.

Тип конструкции легкой каркасной теплицы	Особенности
Конструкции без фундамента	Лёгкие каркасные теплицы
Технология монтажа	Профиль каркаса удлиняется на 80 см с каждой стороны для заглубления в грунт
Проектные расчёты
Материальное планирование	Точное определение потребности в материалах
Финансовое планирование	Расчёт затрат на строительство
Организационное планирование	Оптимизация процесса монтажа

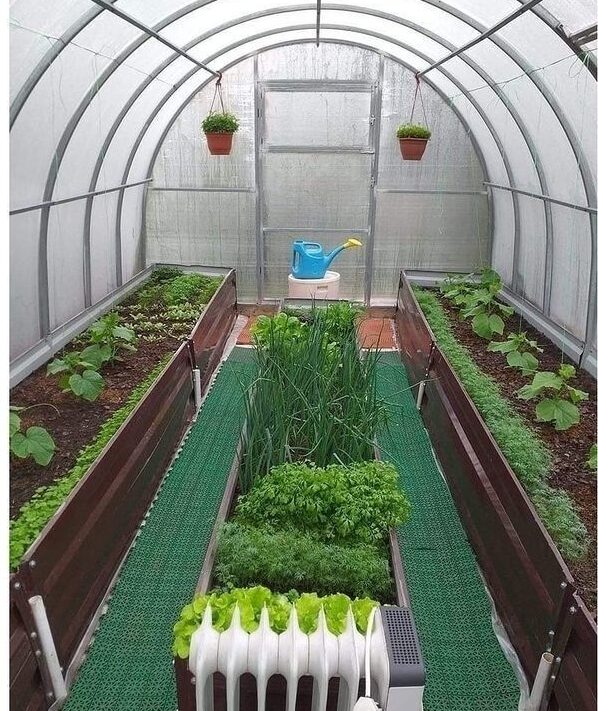

Арочные теплицы чертежи и таблица

После выбора типа основания начинается разработка чертежа теплицы. Особое внимание уделяется арочным конструкциям, которые подходят как для небольших парников, так и для крупных коммерческих теплиц.

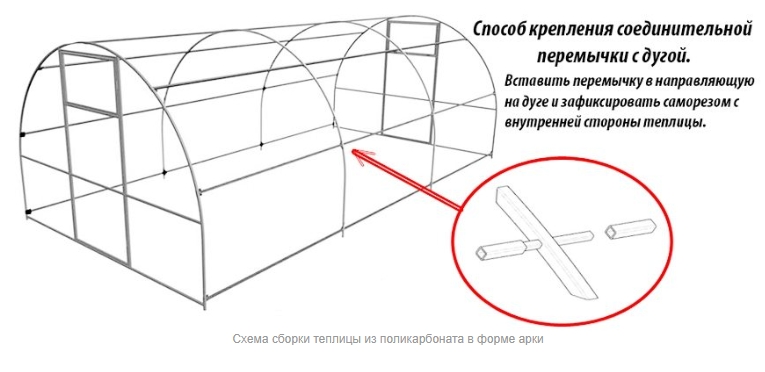

При создании арочной теплицы ключевым этапом является разработка чертежей. Стандартные листы поликарбоната имеют размеры 6 на 2,1 метра, что определяет максимальную высоту конструкции. Для формирования дуги лист укладывается поперёк каркаса, создавая радиус 1,9 метра и ширину 3,8 метра. Высота такой теплицы будет соответствовать радиусу — 1,9 метра.

Для увеличения высоты арочной конструкции можно использовать цоколь. При высоте цоколя в один метр ширина теплицы составит 2,4 метра, а общая высота достигнет 2,2 метра. При отсутствии специального оборудования для гибки труб можно использовать готовые арочные профили или собирать дуги из коротких отрезков, соединяя их металлическими пластинами.

Для небольших арочных парников длиной 4–5 метров достаточно двух дугообразных рам. При длине более 6 метров рассчитывается дополнительное количество опорных рам с учётом толщины поликарбонатного листа. В проекте отдельно прорабатываются размеры дверных и оконных проёмов.

При планировании ширины теплицы важно учитывать количество грядок и ширину проходов между ними. Оптимальная ширина для удобной обработки — до 70 сантиметров. Чертежи должны детально отображать особенности монтажа покрытия, включая шаг креплений и ориентацию рёбер поликарбоната вдоль дуги.

Параметр арочной теплицы	Описание
Область применения	Арочные теплицы подходят как для небольших дачных участков, так и для коммерческих хозяйств
Проектирование
Стандартные материалы	Использование стандартных листов поликарбоната (6×2,1 м)
Высота конструкции	Расчёт оптимальной высоты конструкции
Ширина сооружения	Определение ширины сооружения
Фундамент	Проектирование цоколя для увеличения общей высоты
Монтаж
Форма конструкции	Формирование дугообразной формы
Оборудование	Применение специализированного оборудования для гибки труб
Сборка	Возможность сборки из отдельных сегментов
Опоры	Расчёт необходимого количества опорных элементов

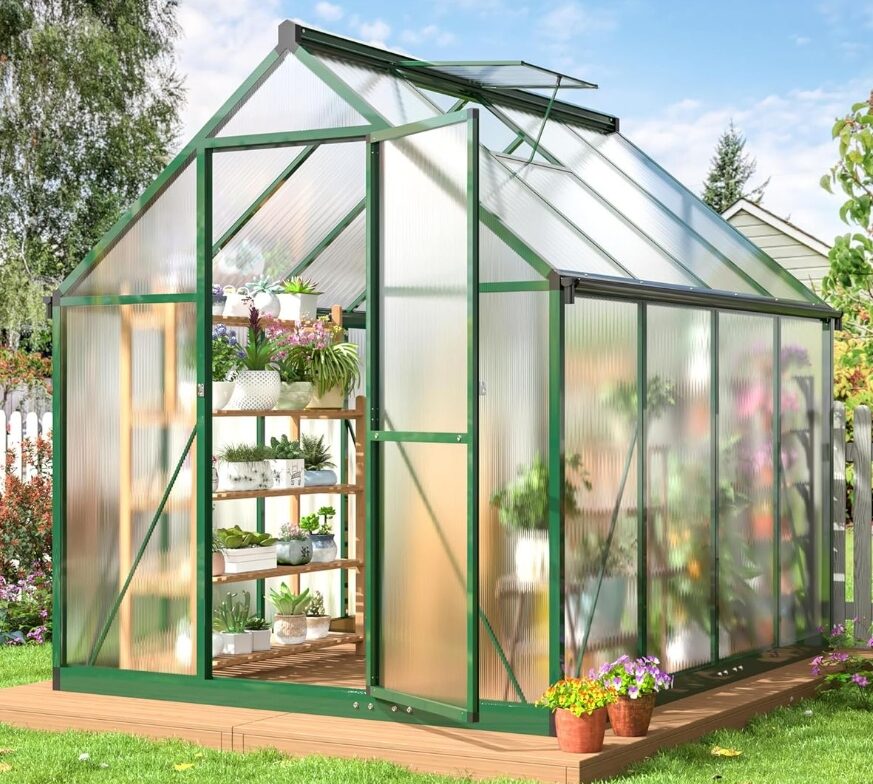

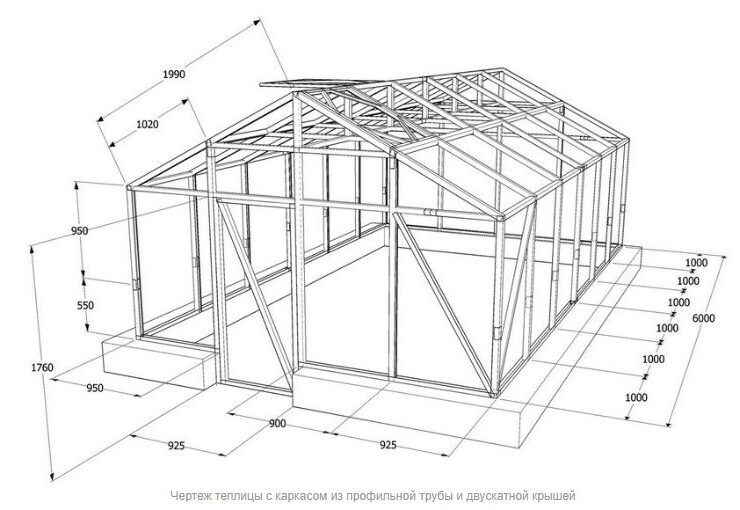

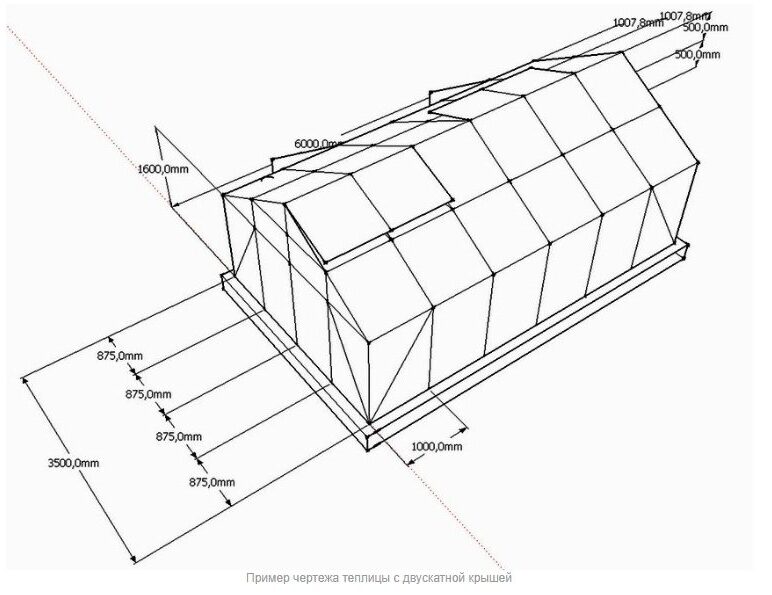

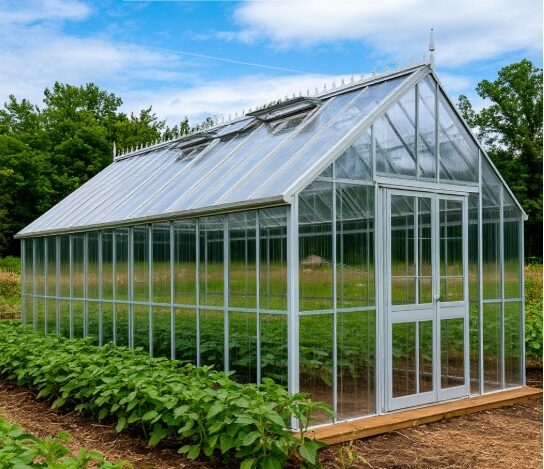

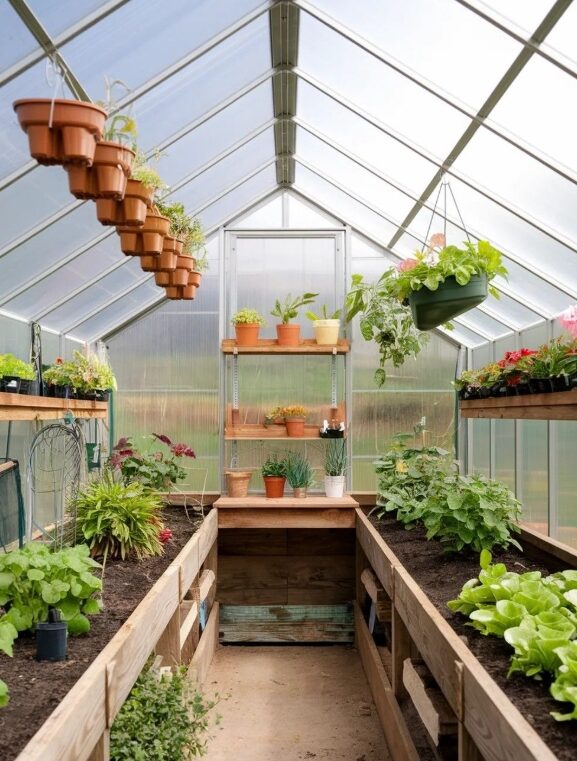

Двускатная теплица из поликарбоната чертежи

Проекты теплиц с двускатной крышей предусматривают использование профиля 40 на 20 миллиметров. Такой размер обеспечивает необходимую прочность для выдерживания снеговой нагрузки. В чертежах детально прорабатывается конструкция несущего каркаса, включая размеры стен и угол наклона крыши.

Традиционно в двускатных конструкциях угол наклона стропил составляет 25–30 градусов. Это обеспечивает эффективный сход осадков. Для основных элементов используется профиль 20 на 40 миллиметров, а для горизонтальных перемычек — 20 на 20 миллиметров. Вертикальные стойки располагаются с шагом в один метр.

Особое внимание уделяется раскройке поликарбоната для фронтонов. Точный расчёт размеров позволяет оптимизировать расход материала. Стропила также размещаются на расстоянии не более одного метра друг от друга.

Элемент конструкции двускатной теплицы	Характеристики и требования
Двускатные конструкции	Теплицы с двускатной кровлей
Основные требования
Несущие элементы	Использование профиля сечением 40×20 мм
Угол наклона	Стропила устанавливаются под углом 25–30 градусов
Стойки	Вертикальные стойки устанавливаются с шагом 1 метр
Фронтоны	Требуется специальное проектирование фронтонных частей
Ключевые элементы
Каркас	Основной несущий каркас
Вентиляция	Система вентиляции
Кровля	Стропильная система
Верхняя часть	Коньковая балка

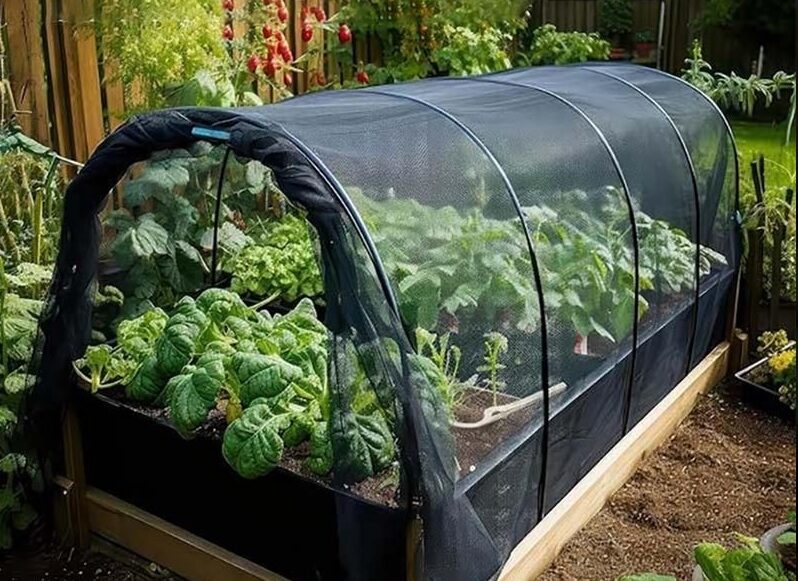

Сезонная теплица чертежи

В случае сезонных теплиц требования к прочности снижены. Такие конструкции отличаются простотой проектирования и экономичностью. Каркасы собираются из лёгких профилей, а в качестве покрытия используется плёнка или тонкий поликарбонат. Фундамент в таких случаях обычно не обустраивается.

При проектировании сезонных теплиц важно предусмотреть:

• систему вентиляции на разных уровнях;
• специальные крепёжные профили для поликарбоната;
• возможность демонтажа конструкции на зимний период.

Тип конструкции сезонной теплицы (парник)	Характеристики
Сезонные конструкции	Временные теплицы
Основные особенности
Материалы	Применение облегчённых профилей
Покрытие	Возможность использования плёнки или тонкого поликарбоната
Основание	Отсутствие необходимости в фундаменте
Монтаж	Простота монтажа и демонтажа
Проектирование
Вентиляция	Организация эффективной системы проветривания
Крепёж	Правильный выбор крепёжных элементов
Демонтаж	Возможность сезонной разборки конструкции
Расположение	Мобильность сооружения

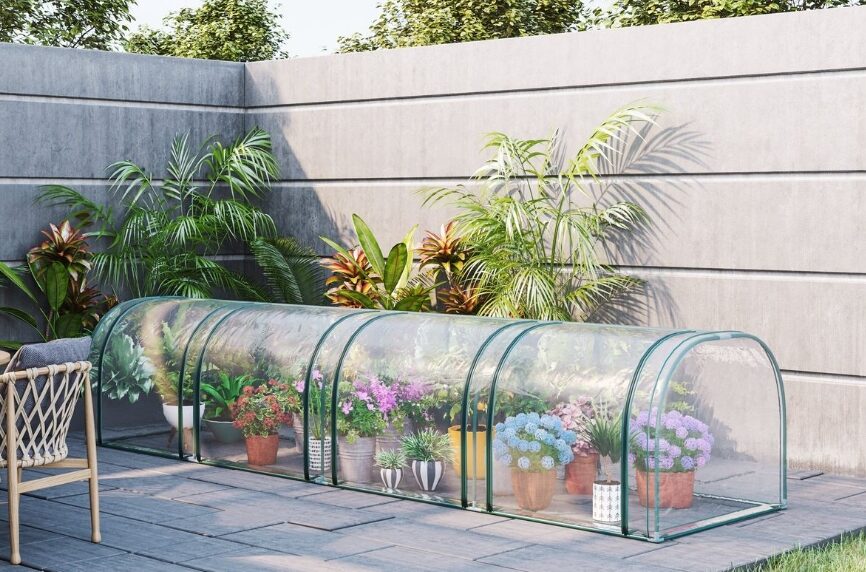

Теплицы-хлебницы

Теплицы-хлебницы выделяются особой эргономикой. Их преимущества включают минимальное количество стыков, удобное регулирование проветривания и простоту сборки. Верхняя часть каркаса состоит из двух полудуг, закреплённых на шарнирах. Радиусы крышек рассчитываются с учётом их свободного открывания.

Для покрытия рекомендуется использовать поликарбонат с УФ-защитой, особенно если теплица предназначена для выращивания рассады. Размеры парника подбираются индивидуально: длина 3–4 метра, высота до одного метра, ширина зависит от способа открывания.

Тип конструкции	Характеристики
Теплицы типа «хлебница»
Достоинства
Эргономика	Оптимальная эргономика конструкции
Конструкция	Минимальное количество соединительных швов
Вентиляция	Регулируемая система проветривания
Монтаж	Простота монтажа
Технические характеристики
Механизм открывания	Шарнирное крепление открывающейся части
Геометрия	Специально рассчитанные радиусы полудуг
Ширина	0,7–1,2 метра
Высота	До 1 метра

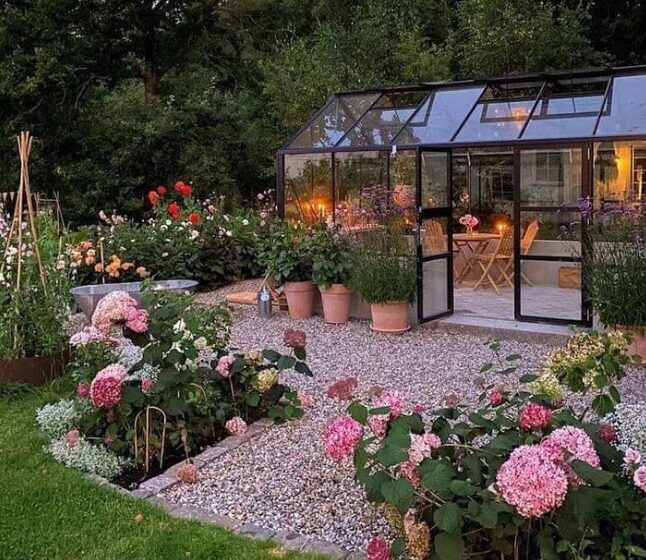

Легкая каркасная система парника

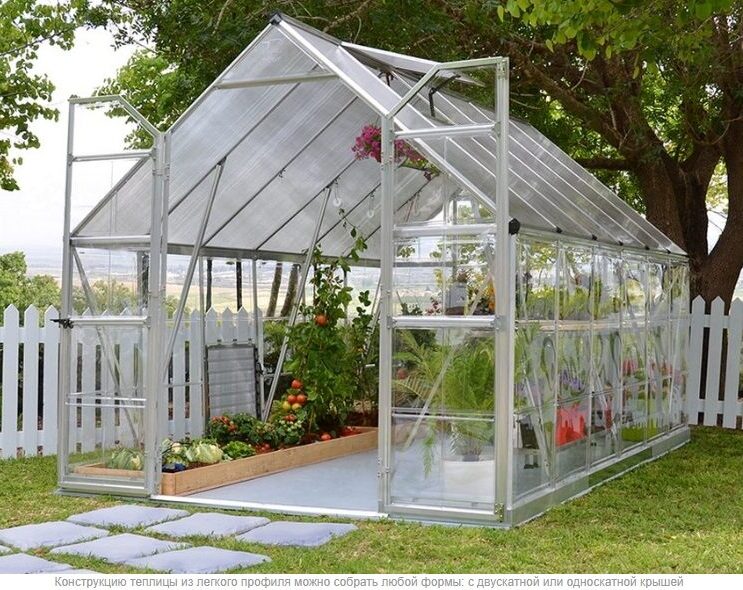

Лёгкие теплицы из металлического профиля собираются без фундамента. Основанием служит обвязка из тонкого профиля. Конструкция монтируется по принципу конструктора, но требует особого внимания к расстоянию между стойками — не более 50 сантиметров. Элементы соединяются тройниками и крестовинами, фиксируются крепежом «стакан».

Для повышения жёсткости конструкции можно использовать алюминиевый профиль и обустроить фундамент из кирпича, камня или бетона. Двускатная конструкция из алюминия может включать внутренние подкосы, хотя это несколько уменьшит внутреннее пространство.

Тип конструкции	Характеристики
Лёгкие каркасные системы
Особенности монтажа
Сборка	Осуществляется по принципу конструктора
Стойки	Расстояние между стойками не более 0,5 метра
Соединения	Использование соединительных элементов (тройники, крестовины)
Крепление	Фиксация с помощью крепежа типа «стакан»
Варианты усиления
Материал	Применение алюминиевого профиля
Устойчивость	Установка дополнительных подкосов
Основание	Организация различных типов фундамента
Прочность	Увеличение сечения основного профиля

Обладая необходимыми знаниями и используя готовые чертежи, можно самостоятельно спроектировать и построить парник любой формы и размера, учитывая доступные материалы и требования к конструкции.

При проектировании теплицы необходимо учитывать:

• Климатические условия региона;
• Назначение сооружения;
• Дополнительные внутренние конструкции:

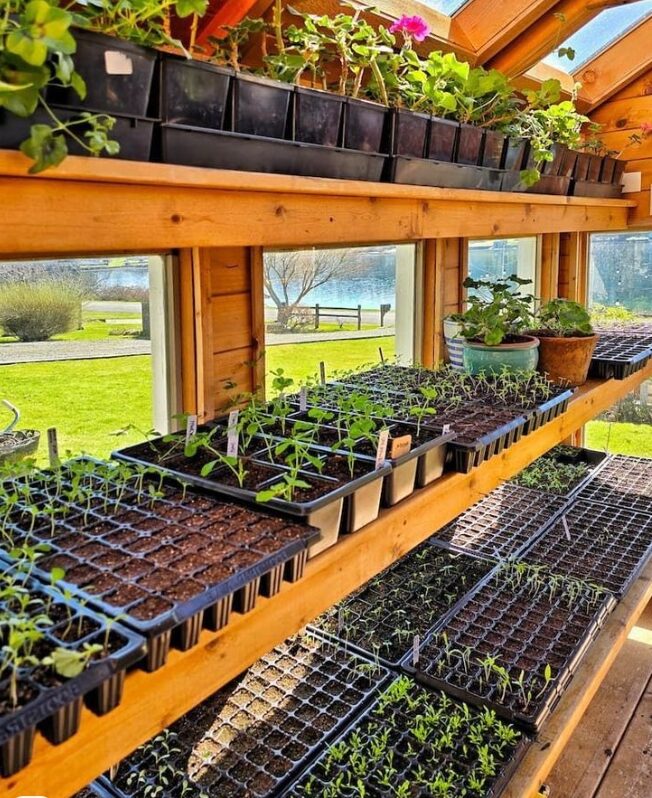

  • полки;
  • открывающиеся рамы;
  • вспомогательные опции;
  • вентиляция;

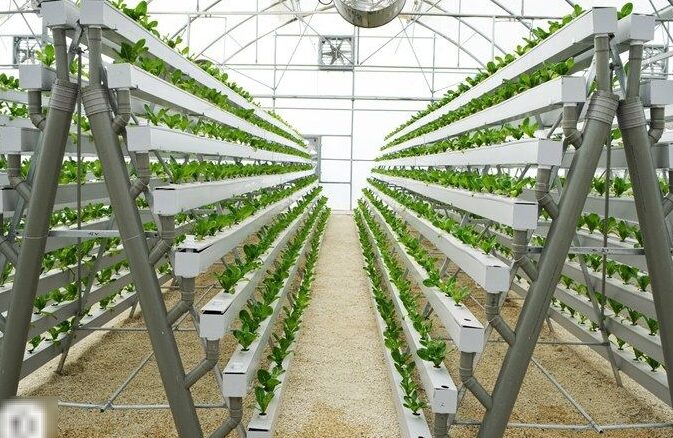

  • ярусы;
  • система полива;
  • грядки;

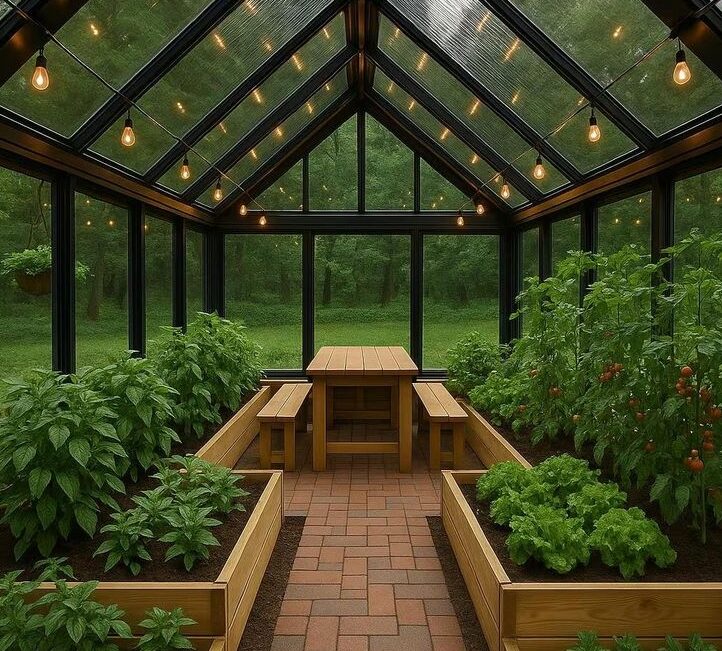

  • освещение.
• Размеры конструкции;
• Площадь земельного участка, отведенного под проект;
• Финансовые возможности;
• Используемый материал;
• Планируемый срок эксплуатации.

Грамотно разработанный проект — залог успешного строительства надежной и функциональной теплицы, отвечающей всем вашим требованиям.
